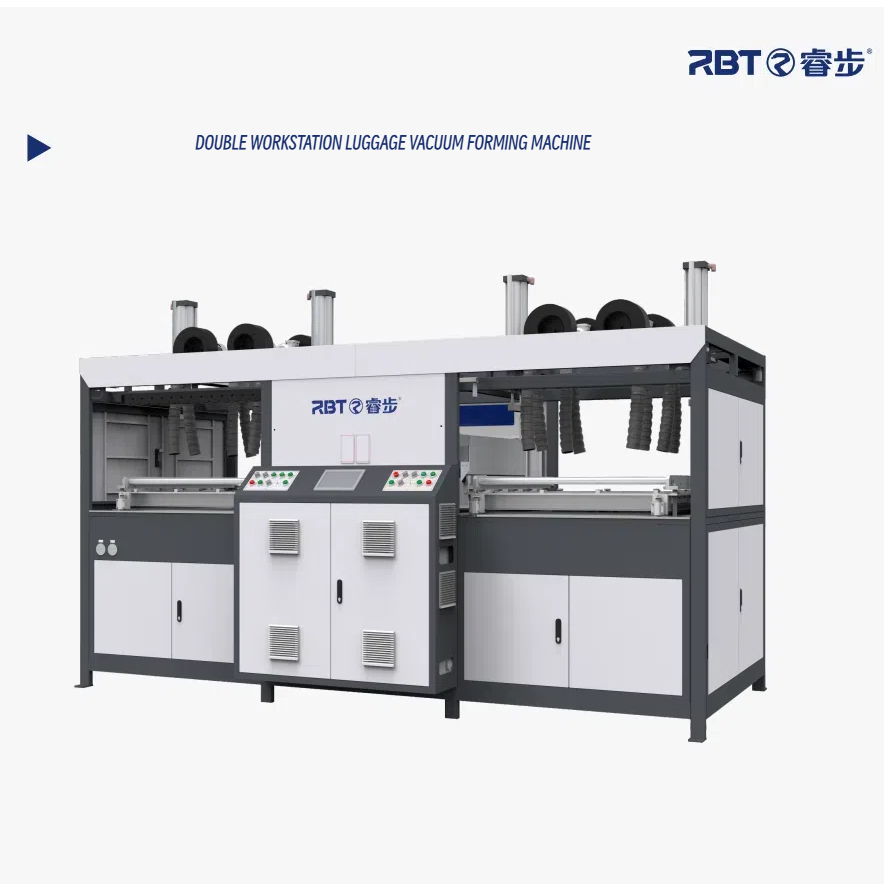

Machine de formage sous vide pour bagages de 32 pouces

Champ d'application :
adapté au formage sous vide, au thermoformage de valises à roulettes telles que PC, PC/ABS, ABS, PP, etc.
Industrie des applications :
Industrie des valises à bagages
Boîtier ABS max. sortie (pcs / H) 110/105/90 pour 20/24/28 pouces
Boîtier PC max. sortie (pcs / H) 85/80/70 pour 20/24/28 pouces

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
RB-A8-5
Marque de produit:
RBT
code produit:
84774090

sur:

En vertu d'un:

Machine de thermoformage sous vide pour bagages Machine de formage sous vide pour valise Machine de thermoformage de plastique pour bagages Formage sous vide en polycarbonate pour bagages de 32 pouces Machine de thermoformage sous vide formage sous vide en polycarbonate Machine de formage de feuilles de plastique ABS PC entièrement automatique Machine de fabrication de sacs à bagages ABS PC de production complète Machine de thermoformage de feuilles de plastique Machines à bagages en plastique

Description du produit

Paramètre technique

Description du produit de la machine de thermoformage sous vide pour valises

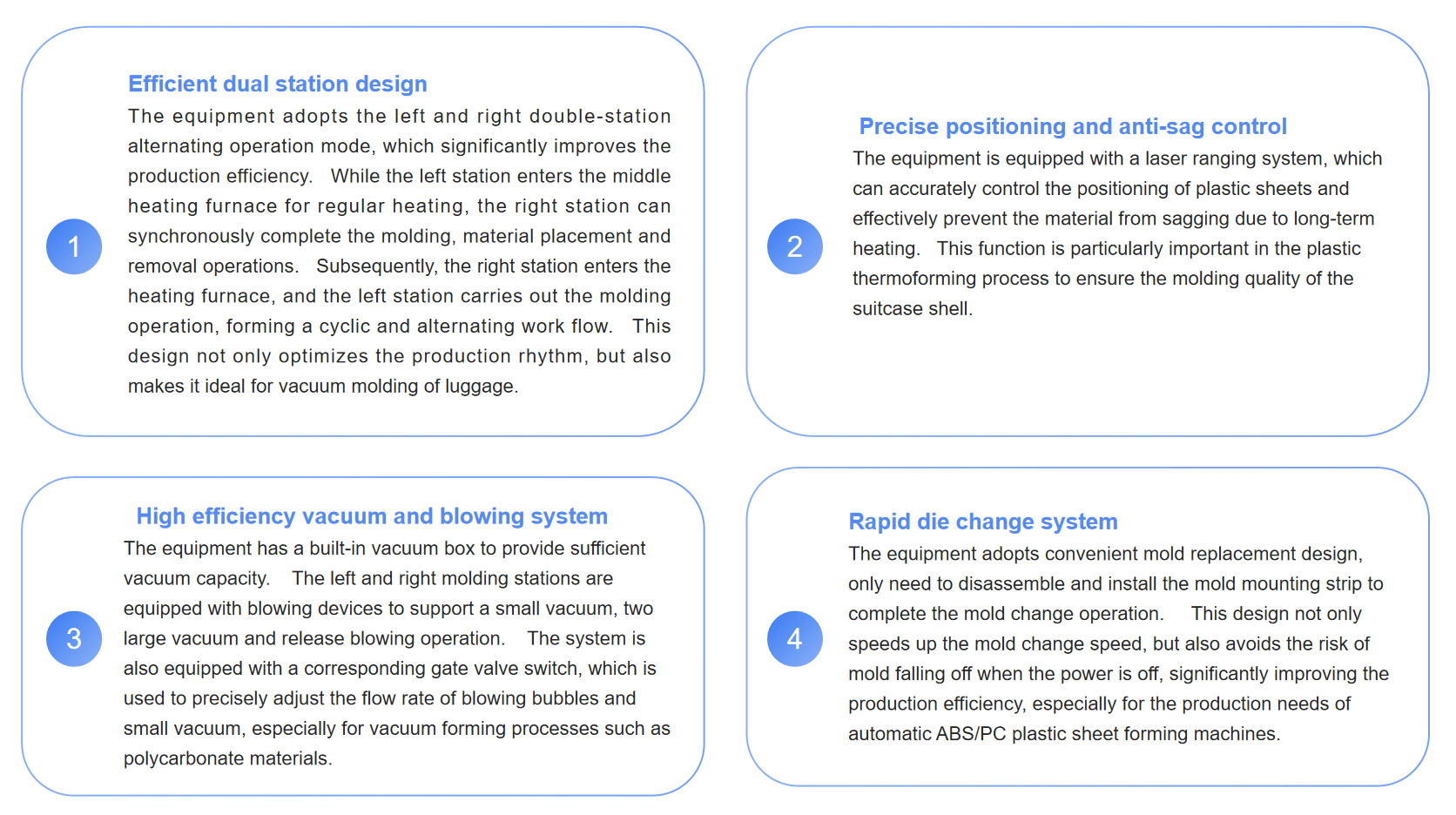

1. Système efficace cyclique à double station

L'équipement adopte un mode de fonctionnement alterné des stations gauche et droite pour réaliser des processus de chauffage et de formage simultanés, améliorant ainsi considérablement l'efficacité de la production. Lorsqu'une station effectue un chauffage à température constante, l'autre station peut simultanément effectuer le formage et le chargement/déchargement, formant ainsi un cycle de production continu. Ceci est particulièrement adapté au formage sous vide de valises et d'autres produits, garantissant un processus de production ininterrompu et une production plus stable.

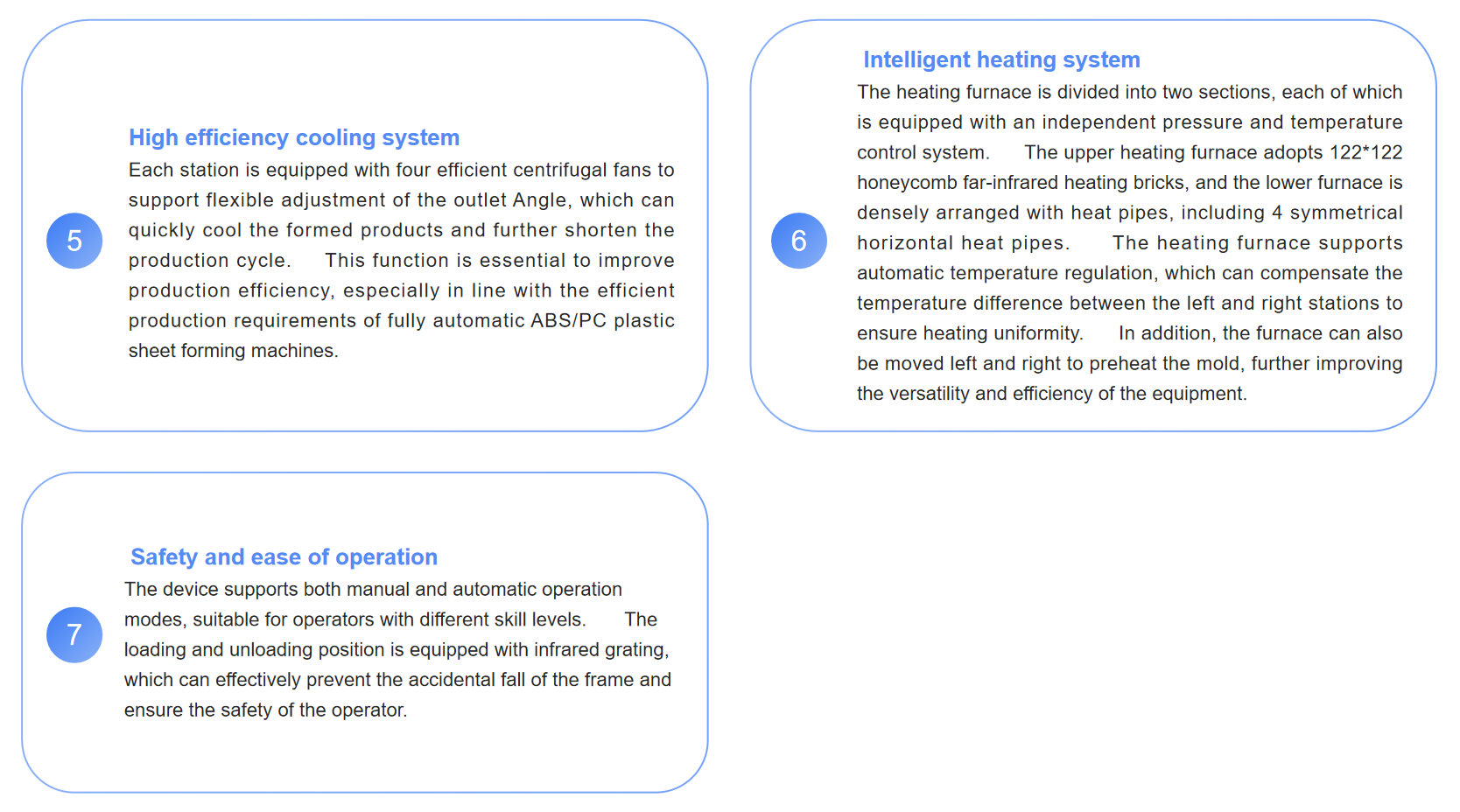

2. Contrôle intelligent de la température et conception intégrée anti-affaissement précise

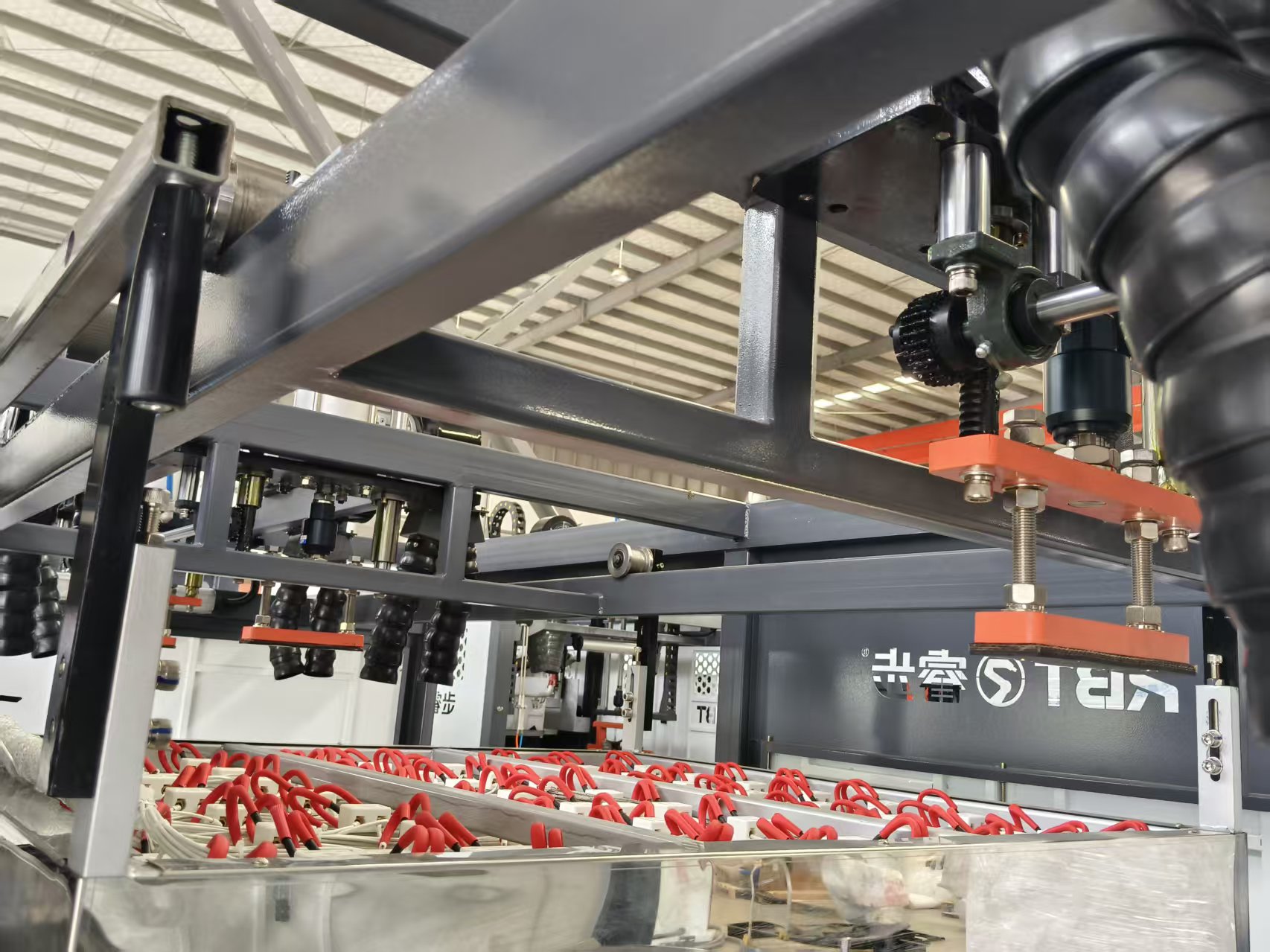

Le four de chauffage dispose de fonctions indépendantes de contrôle de la température pour les sections supérieure et inférieure. Il est équipé de plaques chauffantes infrarouges lointaines en nid d'abeille et de plusieurs couches de tubes chauffants, et prend en charge le mouvement horizontal du corps du four pour obtenir un chauffage uniforme sur les deux postes de travail. Combiné avec le système de mesure de distance laser, il peut surveiller et ajuster la position du matériau en feuille en temps réel pour empêcher le matériau de s'affaisser en raison d'un chauffage prolongé. L’ensemble du processus, du chauffage au formage, garantit la qualité de la coque de la boîte.

3. Combinaison efficace de soufflage sous vide et de refroidissement rapide

Le système est équipé d'une chambre à vide de grande capacité et de dispositifs de soufflage indépendants à deux stations, prenant en charge divers modes tels que le vide faible, le double vide poussé et le soufflage par démoulage. Il est équipé d'une vanne de régulation de débit intégrée, permettant un contrôle précis des bulles et des effets de vide. À chaque station, quatre ventilateurs centrifuges à grande vitesse sont fournis, avec un débit d'air réglable, permettant un refroidissement rapide des pièces moulées et raccourcissant considérablement le cycle de production.

4. Changement de moule rapide intégré et fonctionnement sûr

La conception fixe des bandes de moule permet le changement de moule en retirant et en installant simplement les bandes de moule. L'opération est simple et rapide, améliorant l'efficacité du changement de moule tout en évitant les coupures de courant accidentelles qui pourraient endommager le moule. L'équipement prend en charge les modes manuel et automatique, et des grilles de sécurité infrarouges sont installées dans les zones de chargement et de déchargement pour empêcher efficacement le cadre de tomber accidentellement, garantissant ainsi un fonctionnement sûr et pratique.

5. Structure stable et adaptabilité multifonctionnelle

L'ensemble de la machine prend en compte à la fois la stabilité de fonctionnement sous charge élevée et la flexibilité du processus, et peut répondre aux exigences de formage de divers matériaux tels que le PC. Du chauffage au moulage en passant par le refroidissement et le démoulage, l'ensemble du processus intègre un contrôle intelligent et une optimisation mécanique pour garantir l'unification de haut niveau de l'efficacité, de la qualité et de la sécurité dans la production de masse.

NON.	Article	Modèle
NON.	Article	RB-A8- 1 (20 pouces)	RB-A8-2 (24 pouces)	RB-A8-3 （28 pouces）	RB-A8-4 （30/32 pouces）
1	Dimension	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Poids	2000 kg	2350 kg	2600 kg	2800 kg
3	Tension de puissance	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)
4	Fréquence	50Hz	50Hz	50Hz	50Hz
5	Puissance totale	38KW	50 kW	59 kW	59 kW
6	Puissance de chauffage	35 kW	48 kW	56 kW	56 kW
7	Spécifications de brique chauffante	120 * 120/500W	120 * 120/500W	120 * 120/500W	120 * 120/500W
8	Spec de tube de chauffage	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW
9	Spécités de la fournaise électrique supérieure	(intérieur) 680 * 980 * 110 mm	(intérieur) 815 * 1005 * 110 mm	(intérieur) 950 * 1130 * 110 mm	(intérieur) 1039 * 1241 * 110 mm

10	Fournaise électrique supérieure (arrangement de briques chauffant)	5 * 7	6 * 8	7 * 8	7 * 9
11	Spécifications du four électrique inférieur (brique)	(intérieur) 680 * 980 * 45 mm	( intérieur) 815100545mm	( intérieur) 946103545mm	(intérieur) 1039* 1241* 45mm
12	Fournaise électrique inférieure (disposition en briques chauffantes)	5 * 6	6 * 7	7 * 8	7 * 9
13	Four à fond (arrangement de tube de chauffage)	8 + 4 + 2 (Verticale )	10 + 4 + 2 （ Vertical）	14+4+2（ Verticale）	16+4+2（Verticale ）
14	Capacité de vide	0,2 m³	0,3 m³	0,35 m³	0,4 m³
15	Pression de vide	-0,07 ~ 0,09MPA
16	Spécification de feuille en plastique maximum (l * w)	830 * 610 mm	960 * 747 mm	960 * 885 mm	1085 * 885 mm
17	Taille de moisissure maximale (l * w * h)	600 * 420 * 190 mm	690 * 510 * 190 mm	780 * 600 * 190 mm	840 * 640 * 190 mm
18	Taille maximale du cadre (l * w)	680 * 500 mm	780 * 600 mm	880 * 700 mm	1035 * 830 mm
19	Matériau et épaisseur	ABS 、 PC, etc ； 1-4 mm
20	Boîtier ABS max. sortie (pcs / H)	110	105	90	80
21	PC CASE MAX. Sortie (PCS / H)	85	80	70	60
22	Pression atmosphérique	0,65 ~ 0,75
23	Consommation d'air	550L / min	650L / min	800L / min	900L / min
24	Spécification d'alimentation	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE
25	Spec de ligne électrique	4 à 16 mm² * 1-10 mm²	4- 16 mm²*1-10 mm²	4-35 mm² * 1 à 16 mm²

Configuration

Non.	Article	Origine / marque	Remarque
1	Brique chauffante	Chinois
2	Élément pneumatique	Taiwan Airtac
3	Module de commande de température	Shanghai Aoyi	Réglage de la tension modulaire
4	CLu	Xinje
5	Écran tactile	Shenzhen Weinview
6	Interrupteur de voyage, interrupteur à induction	Japon Omron
7	Moteur de conduite	Shenzhen Yankong	Moteur de pas de précision
8	Élément électrique	France Schneider / Zhejiang Zhengtai
