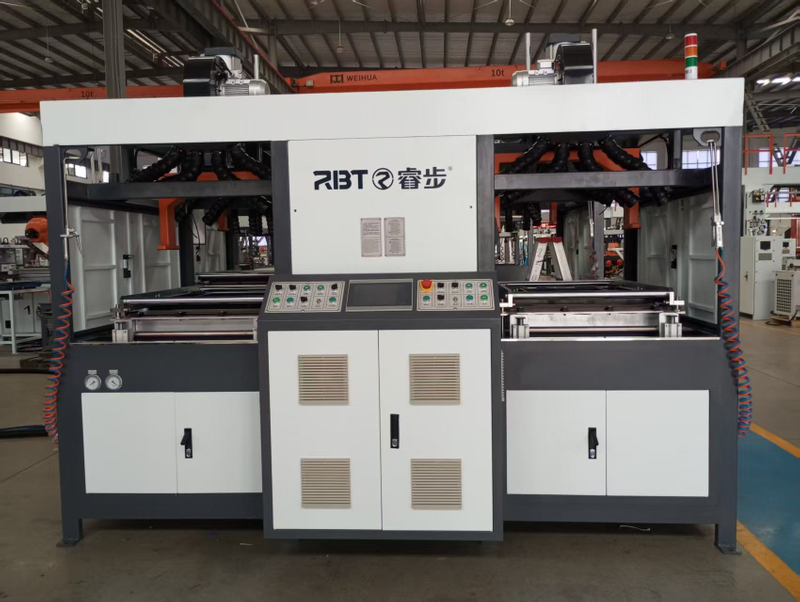

Machine de formage sous vide pour bagages de 24 pouces

Champ d'application :
adapté au formage sous vide, au thermoformage de valises à roulettes telles que PC, PC/ABS, ABS, PP, etc.
Industrie des applications :
Industrie des valises à bagages
Boîtier ABS max. sortie (pcs / H) 110/105/90 pour 20/24/28 pouces
Boîtier PC max. sortie (pcs / H) 85/80/70 pour 20/24/28 pouces

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
RB-A8-2
Marque de produit:
RBT
code produit:
84774090

sur:

En vertu d'un:

Machine de thermoformage sous vide de valise Machine de formage sous vide pour bagages machine de fabrication de valises Ligne de production de bagages Machine de moulage par soufflage de plastique Machine de formage sous vide pour valise rigide Machine de formage de feuilles de plastique ABS PC entièrement automatique Machine de fabrication de sacs à bagages ABS PC de production complète Machine de thermoformage de feuilles de plastique Machines à bagages en plastique

Description du produit

Paramètre technique

1.La machine de formage sous vide pour coffres à bagages de 24 pouces intègre trois systèmes principaux et est spécialement conçue pour la production de bagages. L'équipement fonctionne avec deux postes de travail alternant leurs tâches : lorsque le poste de gauche alimente et chauffe, le poste de droite effectue simultanément le processus de formage et l'échange de matériaux. Ensuite, les rôles des deux stations sont inversés, formant un cycle de production continu.

2. L'équipement surveille en permanence l'état de chauffage du matériau en feuille à l'aide d'un télémètre laser pour éviter toute déformation due à une surchauffe ; le système de vide a été spécialement conçu pour assurer une force d'aspiration suffisante. Chaque poste de travail est équipé d'un contrôle du débit d'air à plusieurs niveaux, et les processus de soufflage et de vide peuvent être ajustés avec précision grâce à des vannes.

3. Le remplacement du moule est très pratique. Les moules en aluminium peuvent être directement installés et ne tomberont pas même en cas de coupure de courant. Le système de refroidissement utilise quatre ensembles de ventilateurs centrifuges à angle réglable, qui présentent une efficacité remarquable. Le four de chauffage est contrôlé indépendamment à différents niveaux pour les sections supérieure et inférieure, permettant de préchauffer les moules horizontalement et d'ajuster automatiquement la température en fonction de la différence de température entre les deux stations.

4. L'équipement prend en charge un fonctionnement manuel et automatique, équipé d'une grille de sécurité pour éviter les accidents. L'interface homme-machine est conviviale et prend en charge le réglage des paramètres en temps réel et le stockage des recettes. Il est particulièrement adapté aux entreprises de fabrication de feuilles de plastique. De plus, il peut être connecté à une machine de découpe CNC pour améliorer encore l'efficacité globale de la ligne de production.

NON.	Article	Modèle
NON.	Article	RB-A8- 1 (20 pouces)	RB-A8-2 (24 pouces)	RB-A8-3 （28 pouces）	RB-A8-4 （30/32 pouces）
1	Dimension	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Poids	2000 kg	2350 kg	2600 kg	2800 kg
3	Tension de puissance	3-380V (3 lignes de phase 5）	3-380V (3 lignes de phase 5）	3-380V (3 lignes de phase 5）	3-380V (3 lignes de phase 5）
4	Fréquence	50Hz	50Hz	50Hz	50Hz
5	Puissance totale	38KW	50 kW	59 kW	59 kW
6	Puissance de chauffage	35 kW	48 kW	56 kW	56 kW
7	Spécifications de brique chauffante	120 * 120/500W	120 * 120/500W	120 * 120/500W	120 * 120/500W
8	Spec de tube de chauffage	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW
9	Spécités de la fournaise électrique supérieure	(intérieur) 680 * 980 * 110 mm	(intérieur) 815 * 1005 * 110 mm	(intérieur) 950 * 1130 * 110 mm	(intérieur) 1039 * 1241 * 110 mm

10	Fournaise électrique supérieure (arrangement de briques chauffant)	5 * 7	6 * 8	7 * 8	7 * 9
11	Spécifications du four électrique inférieur (brique)	(intérieur) 68098045mm	(intérieur) 815 * 1005 * 45 mm	(intérieur) 946 * 1035 * 45 mm	(intérieur) 1039* 1241*45mm
12	Fournaise électrique inférieure (disposition en briques chauffantes)	5 * 6	6 * 7	7 * 8	7 * 9
13	Four à fond (arrangement de tube de chauffage)	8+4+2 (verticales)	10+4+2（ Verticale）	14+4+2（ Verticale ）	16+4+2（Verticale ）
14	Capacité de vide	0,2 m³	0,3 m³	0,35 m³	0,4 m³
15	Pression de vide	-0,07 ~ 0,09MPA
16	Spécification de feuille en plastique maximum (l * w)	830 * 610 mm	960 * 747 mm	960 * 885 mm	1085 * 885 mm
17	Taille de moisissure maximale (l * w * h)	600 * 420 * 190 mm	690 * 510 * 190 mm	780 * 600 * 190 mm	840 * 640 * 190 mm
18	Taille maximale du cadre (l * w)	680 * 500 mm	780 * 600 mm	880 * 700 mm	1035 * 830 mm
19	Matériau et épaisseur	ABS 、 PC, etc ； 1-4 mm
20	Boîtier ABS max. sortir (pièces/h)	110	105	90	80
21	PC CASE MAX. Sortie (PCS / H)	85	80	70	60
22	Pression atmosphérique	0,65 ~ 0,75
23	Consommation d'air	550L / min	650L / min	800L / min	900L / min
24	Spécification d'alimentation	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE
25	Spec de ligne électrique	4 à 16 mm² * 1-10 mm²	4 à 16 mm² * 1-10 mm²	4-35 mm² * 1 à 16 mm²

Configuration

Non.	Article	Origine / marque	Remarque
1	Brique chauffante	Chinois
2	Élément pneumatique	Taiwan Airtac
3	Module de commande de température	Shanghai Aoyi	Réglage de la tension modulaire
4	CLu	Xinje
5	Écran tactile	Shenzhen Weinview
6	Interrupteur de voyage, commutateur à induction	Japon Omron
7	Moteur de conduite	Shenzhen Yankong	Moteur de pas de précision
8	Élément électrique	France Schneider / Zhejiang Zhengtai
