RB-A8-3
RBT
84774090
Machine de formage à vide de 28 pouces de sac de 28 pouces: équipement spécial pour une production efficace de coquilles de boîtier légères et durables
La machine à moulure à vide de 28 pouces est un appareil conçu pour la production de coquille de sac de 28 pouces (environ 71 cm), à l'aide d'un processus de moulage à vide, les feuilles de plastique sont chauffées et moulées en une coque de valise légère et durable par la technologie de pression sous vide ou d'air . Voici une description détaillée:

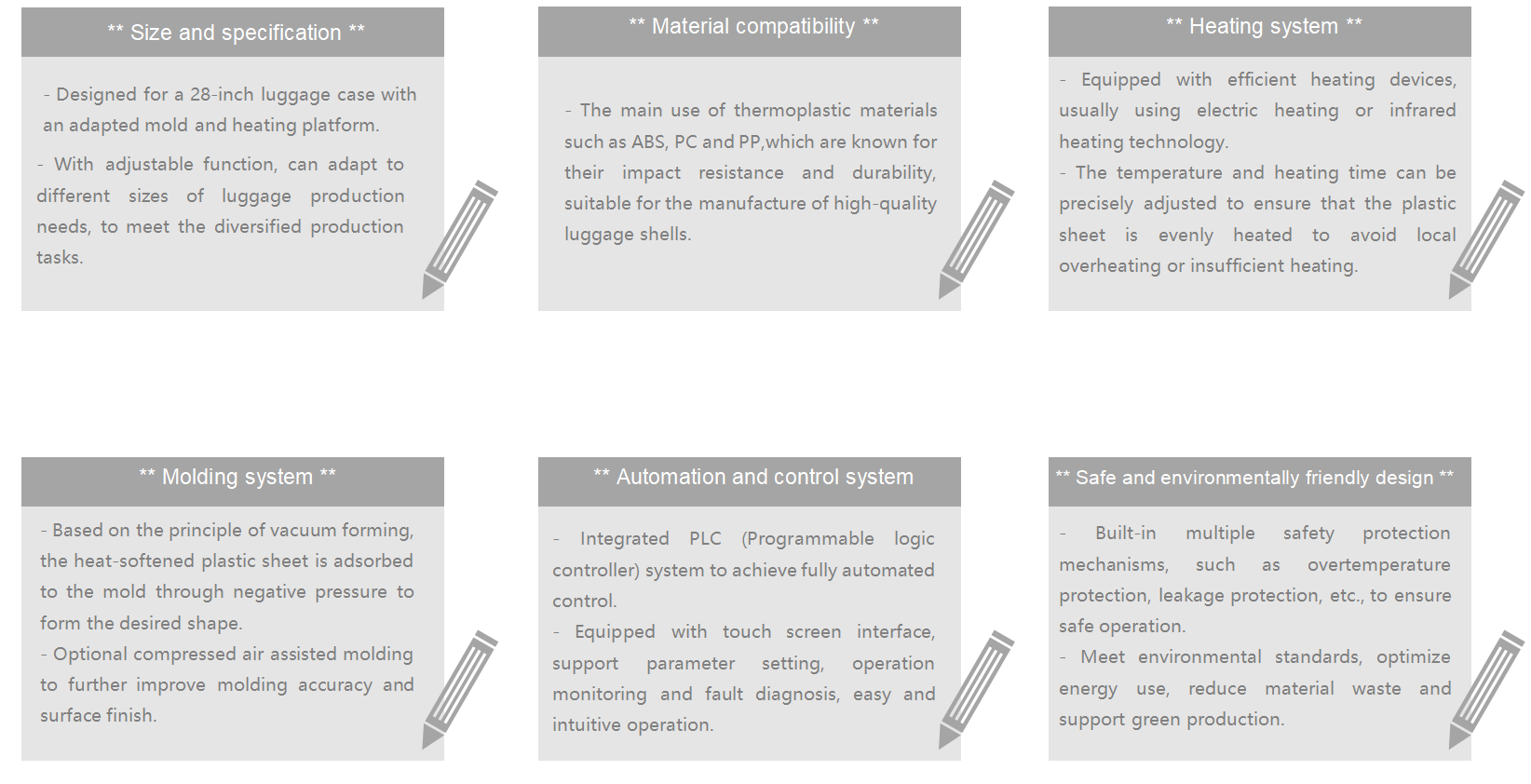

Caractéristiques clés
1. ** Taille et spécification **
- Conçu pour un boîtier à bagages de 28 pouces avec un moule adapté et une plate-forme de chauffage.
- Avec une fonction réglable, peut s'adapter à différentes tailles de besoins de production de bagages, pour répondre aux tâches de production diversifiées.
2. ** Compatibilité des matériaux **
- L'utilisation principale de matériaux thermoplastiques tels que l'ABS, le PC et le PP, qui sont connus pour leur résistance à l'impact et leur durabilité, adapté à la fabrication de coquilles de bagages de haute qualité.
3. ** Système de chauffage **
- Équipé de dispositifs de chauffage efficaces, généralement en utilisant un chauffage électrique ou une technologie de chauffage infrarouge.
- La température et le temps de chauffage peuvent être ajustés avec précision pour garantir que la feuille de plastique est uniformément chauffée pour éviter une surchauffe locale ou un chauffage insuffisant.
4. ** Système de moulage **
- Sur la base du principe de la formation de vide, la feuille de plastique folletée à la chaleur est adsorbée au moule par pression négative pour former la forme souhaitée.
- Moulage assisté par l'air comprimé en option pour améliorer davantage la précision de la moulure et la finition de surface.
5. ** Système d'automatisation et de contrôle **
- Système intégré PLC (contrôleur logique programmable) pour obtenir un contrôle entièrement automatisé.
- Équipé d'une interface à écran tactile, d'un réglage des paramètres de support, d'une surveillance des opérations et d'un diagnostic de défaut, d'un fonctionnement facile et intuitif.
6. ** Design sûr et respectueux de l'environnement **
- Mécanismes de protection de la sécurité intégrés intégrés, tels que la protection de la température des suremperités, la protection des fuites, etc., pour assurer un fonctionnement sûr.
- répondre aux normes environnementales, optimiser la consommation d'énergie, réduire les déchets de matériaux et soutenir la production verte.

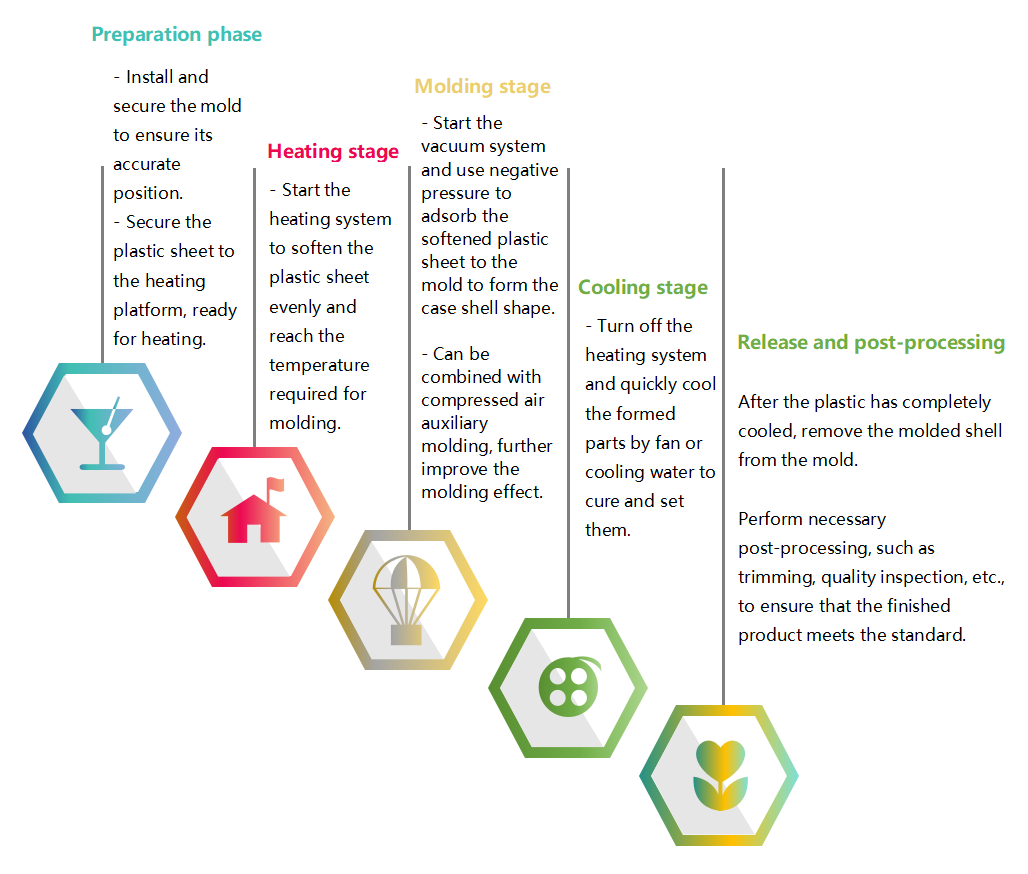

Processus de fonctionnement
1. Phase de préparation **
- Installez et fixez le moule pour assurer sa position précise.
- Fixez la feuille de plastique sur la plate-forme de chauffage, prête pour le chauffage.
2. Étape de chauffage **
- Démarrez le système de chauffage pour adoucir uniformément la feuille de plastique et atteindre la température requise pour le moulage.
3. Étape de moulage **
- Démarrez le système d'aspirateur et utilisez une pression négative pour adsorber la feuille de plastique ramolli au moule pour former la forme de la coque du boîtier.
- Peut être combiné avec un moulage auxiliaire d'air comprimé, améliorez encore l'effet de moulage.
4. Étape de refroidissement **
- Éteignez le système de chauffage et refroidissez rapidement les pièces formées par ventilateur ou en eau de refroidissement pour guérir et les régler.
5. Libération et post-traitement **
Une fois le plastique complètement refroidi, retirez la coque moulée du moule.
Effectuez le post-traitement nécessaire, tel que la coupe, l'inspection de la qualité, etc., pour s'assurer que le produit fini répond à la norme.
avantage
- Production efficace **: Peut rapidement compléter la production de grandes quantités de coquilles de bagages pour répondre à la demande du marché.
- Moulage de haute précision **: le système de moisissure et de contrôle avancé est utilisé pour assurer la cohérence de la taille et de l'apparence du produit.
- Large applicabilité **: Soutenez une variété de matériaux, d'épaisseurs et de couleurs des feuilles de plastique, pour répondre à divers besoins de production.
Champ de candidature
Principalement utilisé dans l'industrie de la fabrication de bagages, adapté à la production de valises, de boîtes de chariot et d'autres types de coquilles de bagages.
Résumer
La machine à moulage sous vide de 28 pouces joue un rôle important dans la fabrication de bagages modernes, avec ses caractéristiques efficaces, précises et flexibles, il peut rapidement produire des étuis en plastique de haute qualité pour répondre à la demande du marché de produits légers et durables. Son contrôle automatique, sa conception sûre et respectueuse de l'environnement et sa large gamme d'applications en font un choix idéal pour les fabricants de bagages.
NON. | Article | Modèle | |||
RB-A8-1 (20 pouces) | RB-A8-2 (24 pouces) | RB-A8-3 (28 pouces) | RB-A8-4 (30/32 pouces) | ||
1 | Dimension | 2863 × 1700 × 2520 mm | 3187 × 1755 × 2520 mm | 3500× 1966× 2630 mm | 3600×2266×2630 mm |
2 | Poids | 2000KG | 2350KG | 2600KG | 2800KG |
3 | Tension d'alimentation | 3-380 V (3 phases 5 lignes) | 3-380 V (3 phases 5 lignes) | 3-380 V (3 phases 5 lignes) | 3-380 V (3 phases 5 lignes) |
4 | Fréquence | 50HZ | 50HZ | 50HZ | 50HZ |
5 | Puissance totale | 38KW | 50KW | 59KW | 59KW |
6 | Puissance de chauffage |
| 48KW | 56KW | 56KW |
7 | Spécifications des briques chauffantes | 120* 120/500W | 120* 120/500W | 120* 120/500W | 120* 120/500W |
8 | Spécifications du tube chauffant | ∅ 22*/1,5KW | ∅ 22*/1,5KW | ∅ 22*/1,5KW | ∅ 22*/1,5KW |
9 | Spécifications du four électrique supérieur | (intérieur)680*980*110mm | (intérieur) 815* 1005*110mm | (intérieur)950* 1130*110mm | (intérieur) 1039* 1241*110mm |
10 | Fournaise électrique supérieure (disposition des briques chauffantes) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Spécifications du four électrique inférieur (brique) | ( intérieur) 680*980*45mm | (intérieur) 815* 1005*45mm | (intérieur)946* 1035*45mm | (intérieur) 1039* 1241*45mm |
12 | Four électrique inférieur (disposition des briques chauffantes) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Four inférieur (disposition des tubes de chauffage) | 8+4+2 (verticales) | 10+4+2（ Verticale) | 14+4+2（ Verticale ） | 16+4+2（Verticale ） |
14 | Capacité de vide | 0,2m³ | 0,3m³ | 0,35 m³ | 0,4m³ |
15 | Pression du vide | -0,07 ~ 0,09MPA | |||
16 | Spécifications maximales de la feuille de plastique (L*W) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | Taille maximale du moule (L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | Taille maximale du cadre (L*W) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | Matériau et épaisseur de la feuille | ABS, PC, etc. 1-4 mm | |||
20 | Boîtier ABS max. sortir (pièces/h) | 110 | 105 | 90 | 80 |
21 | Boîtier PC max. sortie (pièces/H) | 85 | 80 | 70 | 60 |
22 | Pression atmosphérique | 0,65~0,75 | |||
23 | Consommation d'air | 550L/MIN | 650L/MIN | 800L/MIN | 900L/MIN |
24 | Spécification de puissance | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE |
25 | Spécification de la ligne électrique | 4- 16 mm²*1- 10 mm² | 4- 16 mm²*1- 10 mm² | 4-35 mm²*1- 16 mm² | |
Configuration
Non. | Article | Origine/Marque | Remarque |
1 | Brique chauffante | Chinois | |
2 | Élément pneumatique | Taïwan AirTAC | |
3 | Module de contrôle de la température | Shanghai Aoyi | Réglage de tension modulaire |
4 | API | Xinje | |
5 | Écran tactile | Shenzhen Weinview | |
6 | Commutateur de voyage, commutateur à induction | Japon Omron | |
7 | Moteur d'entraînement | Shenzhen Yankong | Moteur pas à pas de précision |
8 | Élément électrique | France Schneider/Zhejiang Zhengtai |
