Machine de façonnage sous vide pour bagages de 32 pouces

Champ d'application :
adapté au formage sous vide, au thermoformage de valises à roulettes telles que PC, PC/ABS, ABS, PP, etc.
Industrie des applications :
Industrie des valises à bagages
Boîtier ABS max. sortie (pcs / H) 110/105/90 pour 20/24/28 pouces
Boîtier PC max. sortie (pcs / H) 85/80/70 pour 20/24/28 pouces

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
RB-A8-5
Marque de produit:
RBT
code produit:
84774090

sur:

En vertu d'un:

Machine à thermoformage à l'aspirateur Machine de formage sous vide pour valise Machine de thermoformage de plastique pour bagages Formage sous vide en polycarbonate pour bagages de 32 pouces machine à ampouler formage sous vide en polycarbonate Machine de formage de feuilles de plastique ABS PC entièrement automatique Machine de fabrication de sacs à bagages ABS PC de production complète Machine de thermoformage de feuilles de plastique Machines à bagages en plastique

Description du produit

Paramètre technique

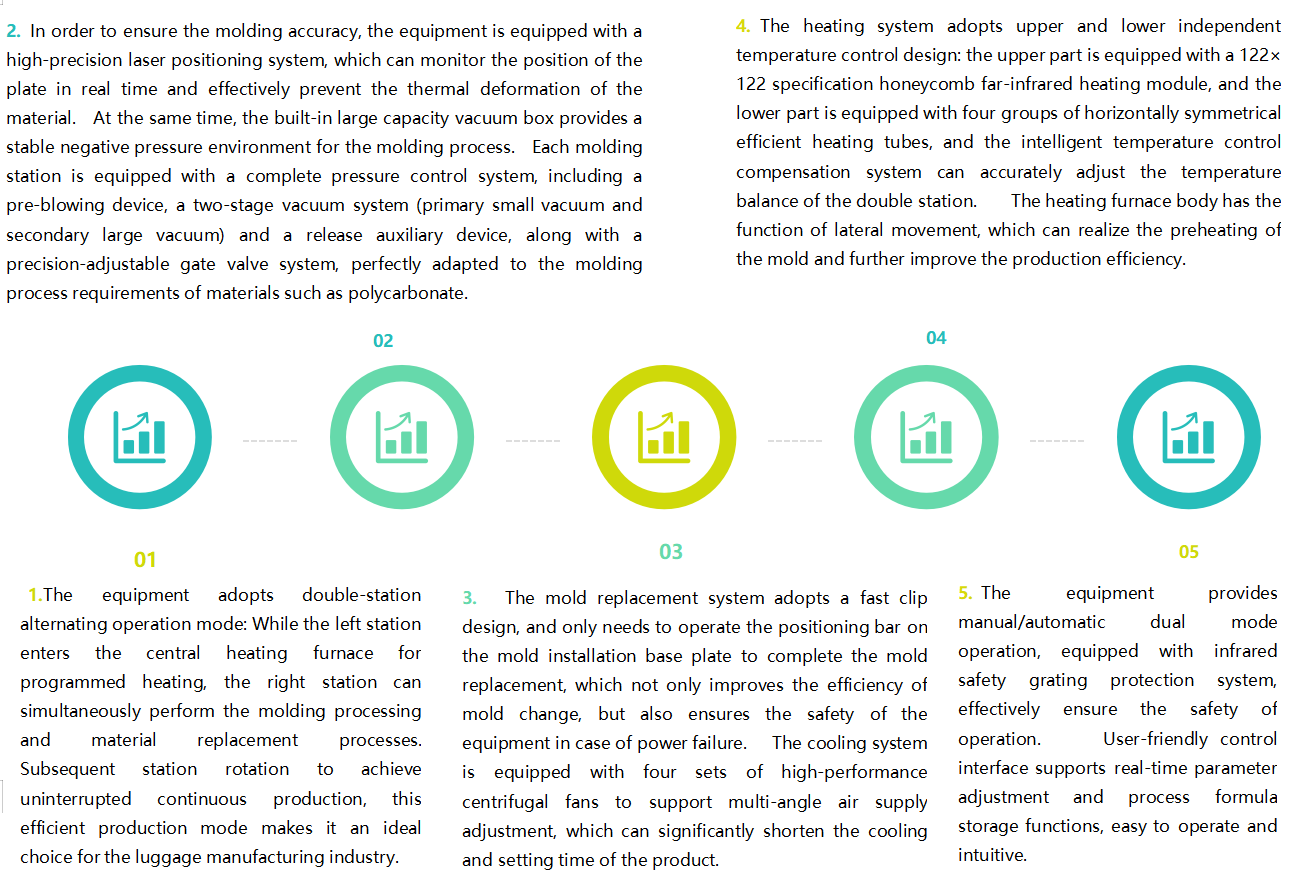

Il s'agit d'un équipement de thermoformage sous vide professionnel qui intègre un système de formage avancé, un système de chauffage précis et un système de contrôle intelligent.

1. Mode de fonctionnement alternatif à deux stations

L'équipement adopte une conception de fonctionnement alterné aux stations gauche et droite : tandis que la station gauche entre dans le four de chauffage central selon le programme de chauffage, la station droite peut effectuer simultanément des opérations de traitement de formage et de remplacement de matériaux. Grâce à la rotation des stations, une production continue sans interruption est obtenue, ce qui en fait une solution idéale pour la fabrication de coffres à bagages.

2. Formation d'un système d'assurance de précision

L'équipement est équipé d'un système de positionnement laser de haute précision, qui peut surveiller la position du matériau en feuille en temps réel et supprimer efficacement la déformation thermique du matériau. La chambre à vide de grande capacité fournit un environnement de pression négative stable pour le processus de formage. Chaque poste de formage est équipé d'un système complet de contrôle de pression, comprenant un dispositif de pré-soufflage, un système de vide à deux étages (petit vide dans l'étage initial + grand vide dans l'étage secondaire) et un dispositif d'assistance au démoulage qui, associé à un système de vanne de débit réglable avec précision, répond parfaitement aux exigences du processus de formage de matériaux tels que le polycarbonate.

3. Changement de moule rapide et système de refroidissement efficace

Le système de changement de moule adopte une conception à verrouillage rapide. Le moule peut être changé simplement en actionnant les tiges de positionnement sur la plaque de base d'installation du moule. Le système de refroidissement est équipé de quatre ensembles de ventilateurs centrifuges hautes performances, qui prennent en charge le réglage de l'alimentation en air multi-angle, réduisant considérablement le temps de refroidissement et de mise en forme des produits.

4. Système de chauffage indépendant à température contrôlée

Le système de chauffage adopte une conception de contrôle de température indépendante pour les parties supérieure et inférieure : la partie supérieure est équipée d'un module de chauffage infrarouge lointain en nid d'abeille de taille 122 × 122, et la partie inférieure dispose de quatre ensembles de tubes chauffants à haute efficacité symétriques horizontalement. Le système intelligent de compensation du contrôle de la température peut ajuster avec précision l'équilibre de la température des deux postes de travail. Le corps du four de chauffage doté d'une fonction de mouvement latéral peut également réaliser un préchauffage du moule, améliorant encore l'efficacité de la production.

5. Fonctionnement bimode et protection de sécurité

L'équipement prend en charge les modes de fonctionnement manuel et automatique et est équipé d'un système de protection par rideau de sécurité infrarouge. L'interface de contrôle conviviale permet le réglage des paramètres en temps réel et les fonctions de stockage des formules de processus, rendant l'opération intuitive et facile.

NON.	Article	Modèle
NON.	Article	RB-A8- 1 (20 pouces)	RB-A8-2 (24 pouces)	RB-A8-3 （28 pouces）	RB-A8-4 （30/32 pouces）
1	Dimension	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Poids	2000 kg	2350 kg	2600 kg	2800 kg
3	Tension de puissance	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)	3-380V (3 phases 5 lignes)
4	Fréquence	50Hz	50Hz	50Hz	50Hz
5	Puissance totale	38KW	50 kW	59 kW	59 kW
6	Puissance de chauffage	35 kW	48 kW	56 kW	56 kW
7	Spécifications de brique chauffante	120 * 120/500W	120 * 120/500W	120 * 120/500W	120 * 120/500W
8	Spec de tube de chauffage	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW	∅ 22 * / 1,5 kW
9	Spécités de la fournaise électrique supérieure	(intérieur) 680 * 980 * 110 mm	(intérieur) 815 * 1005 * 110 mm	(intérieur) 950 * 1130 * 110 mm	(intérieur) 1039 * 1241 * 110 mm

10	Fournaise électrique supérieure (arrangement de briques chauffant)	5 * 7	6 * 8	7 * 8	7 * 9
11	Spécifications du four électrique inférieur (brique)	(intérieur) 680 * 980 * 45 mm	( intérieur) 815100545mm	( intérieur) 946103545mm	(intérieur) 1039* 1241* 45mm
12	Fournaise électrique inférieure (disposition en briques chauffantes)	5 * 6	6 * 7	7 * 8	7 * 9
13	Four à fond (arrangement de tube de chauffage)	8 + 4 + 2 (Verticale )	10 + 4 + 2 （ Vertical）	14+4+2（ Verticale）	16+4+2（Verticale ）
14	Capacité de vide	0,2 m³	0,3 m³	0,35 m³	0,4 m³
15	Pression de vide	-0,07 ~ 0,09MPA
16	Spécification de feuille en plastique maximum (l * w)	830 * 610 mm	960 * 747 mm	960 * 885 mm	1085 * 885 mm
17	Taille de moisissure maximale (l * w * h)	600 * 420 * 190 mm	690 * 510 * 190 mm	780 * 600 * 190 mm	840 * 640 * 190 mm
18	Taille maximale du cadre (l * w)	680 * 500 mm	780 * 600 mm	880 * 700 mm	1035 * 830 mm
19	Matériau et épaisseur	ABS 、 PC, etc ； 1-4 mm
20	Boîtier ABS max. sortie (pcs / H)	110	105	90	80
21	PC CASE MAX. Sortie (PCS / H)	85	80	70	60
22	Pression atmosphérique	0,65 ~ 0,75
23	Consommation d'air	550L / min	650L / min	800L / min	900L / min
24	Spécification d'alimentation	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE	3-380V + N + PE
25	Spec de ligne électrique	4 à 16 mm² * 1-10 mm²	4- 16 mm²*1-10 mm²	4-35 mm² * 1 à 16 mm²

Configuration

Non.	Article	Origine / marque	Remarque
1	Brique chauffante	Chinois
2	Élément pneumatique	Taiwan Airtac
3	Module de commande de température	Shanghai Aoyi	Réglage de la tension modulaire
4	CLu	Xinje
5	Écran tactile	Shenzhen Weinview
6	Interrupteur de voyage, interrupteur à induction	Japon Omron
7	Moteur de conduite	Shenzhen Yankong	Moteur de pas de précision
8	Élément électrique	France Schneider / Zhejiang Zhengtai
